| محل منبع: | شنژن، چین |
|---|---|
| نام تجاری: | Lunfeng |
| گواهی: | ISO9001:2015 |
| شماره مدل: | LFZDX110 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
| قیمت: | Negotiable |
| جزئیات بسته بندی: | <i>First put into a polybag, then paked into a carton.</i> <b>ابتدا در یک کیسه پلی کیسه قرار دهید، س |
| زمان تحویل: | 7-25 روز کاری، قابل مذاکره |
| شرایط پرداخت: | T/T، وسترن یونیون |
| قابلیت ارائه: | 500000 قطعه/قطعه در ماه |
| نام: | پنجره مشکی ال سی دی LED لمسی غشاء ال ای دی سوئیچ ظاهر مات | مواد: | PET، پلی استر (PET)، پلی استر 0.15 میلی متر |
|---|---|---|---|
| چسب عقب: | 3M467/468، | رنگ ها: | رنگ پنتون / RAL، قرمز، سبز، سیاه، سفید |
| ویژگی: | سطح مات، مدار نقره ای | رابط: | گام 2.54 میلی متر، کانکتور سیاه، |
| کلید: | نقش برجسته کلید با گنبد فلزی، | رهبری: | LED رنگی، بدون فیلم LGF |
| پنجره: | پنجره LCD سیاه، بدون سوراخ | ||
| برجسته: | سوئیچ غشایی LED نگاه مات,سوئیچ غشایی LED 60 هرتزی,صفحه کلید غشایی LED نگاه مات |
||

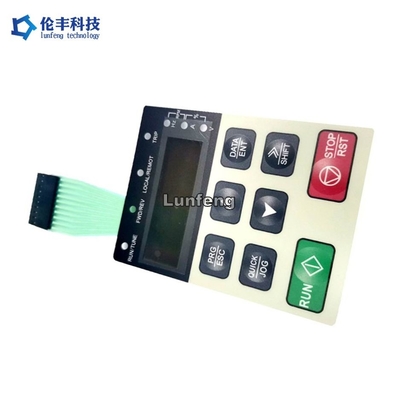

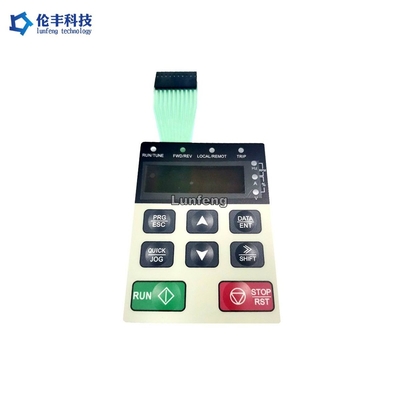

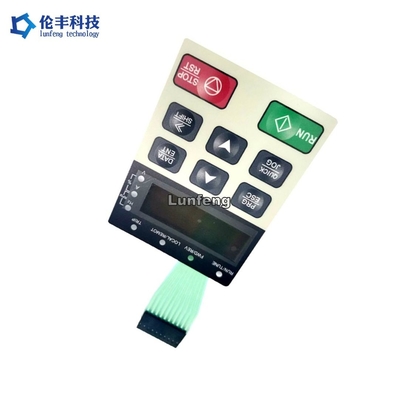

پنجره مشکی ال سی دی LED لمسی غشاء ال ای دی سوئیچ ظاهر مات
ساختار صفحه کلید غشایی
ساختار 1، 4 لایه: روکش گرافیکی + فاصله دهنده + مدار (می تواند مدار PET یا مدار FPC باشد) + چسب پشت
ساختار 2، 6 لایه:
روکش گرافیکی + فاصله‌دهنده: نگهدارنده گنبد + فاصله‌گیر + مدار (می‌تواند مدار PET یا مدار FPC باشد) + چسب پشت.
3، ساختار دیگر
1. روکش + چسب لاستیکی + صفحه کلید لاستیکی + چسب لاستیکی + نگهدارنده + فاصله + مدار + چسب پشت.
2. روکش + فاصله دهنده + نگهدارنده + مدار PCB.
و همچنین بسیاری از ساختارهای دیگر برای ساختار صفحه کلید رابط وجود دارد.بر اساس نیاز واقعی مشتری است و ما می توانیم ساختار مناسب و اقتصادی را برای کاربرد نهایی مشتری خود طراحی کنیم.
توضیحات سوئیچ غشایی
یک سوئیچ غشایی معمولاً دارای 6 لایه یا بیشتر یا کمتر است.لایه بالایی سوئیچ غشایی رابط گرافیکی همپوشانی بین کاربر و ماشین است.لایه مهم دیگر لایه مدار است.همچنین می تواند PET، FPC یا PCB باشد.همه لایه ها معمولاً با استفاده از چسب های حساس به فشار مونتاژ می شوند.تماس بین دو اثر می تواند از طریق یک پد کوتاه چاپ شده یا از طریق یک گنبد فلزی که روی پاها قرار دارد ایجاد شود.
برنامه های کاربردی:
مزیت ما:
| موارد | مدار چاپی نقره ای | مدار FPC اچ شده با مس |
| مواد | PET (پلی استر) | فلز مس |
| رهبر ارکستر | نقره چاپ شده | فلز مس |
| تماس با انگشتان | نقره و کربن | روکش طلا |
| پد دکمه های تماس | نقره | روکش طلا |
| زندگی و قابلیت اطمینان | طبیعی | خوب |
| ثبات | طبیعی | خوب |
| مقاومت | کم | خیلی کم |
| هزینه | کم | بالا |
| زمان بین شروع و اتمام فرآیند تولید | 2-3 روز | 7-10 روز |
| گام صدا |
0.5 میلی متر (پیشنهاد نمی شود)، 1.0 میلی متر، 1.27 میلی متر، 2.54 میلی متر |
0.5 میلی متر، 1.0 میلی متر، 1.27 میلی متر، 2.54 میلی متر |
| 1. خواص الکتریکی | سوئیچ غشایی | ||
| سطح برق: | 35 ولت (DC)، 100 میلی آمپر، 1 وات | ||
| مقاومت تماس: | 10 Ω ~ 500 Ω | ||
| مقاومت عایق: | 100MΩ/100V | ||
| دی الکتریک مقاومت در برابر ولتاژ: | 250 VRms (50 ~ 60 هرتز 1 دقیقه) | ||
| زمان گپ زدن: | ≤ 5 میلی‌ثانیه | ||
| طول عمر: | نوع تخت ≥ 5,000,000;نوع لمسی ≥ 1,000,000 | ||
| تا کردن دم: | R> 1180 | ||
| 2. خواص مکانیکی | |||
| نیروی عملیاتی: | نوع تخت 57 ~ 284 گرم (2 ~ 10 اونس)؛نوع لمسی 170 ~ 397 گرم (6 ~ 14 اونس) | ||
| Switch Stroke: | نوع تخت 0.1 ~ 0.5 میلی متر؛نوع لمسی 0.6 ~ 1.5 میلی متر | ||
| 3. شرایط محیطی و ذخیره سازی | |||
| دمای عملیات: | -40 درجه سانتی گراد ~ 80+ درجه سانتی گراد | ||
| دمای ذخیره سازی: | -40 درجه سانتی گراد ~ 80+ درجه سانتی گراد | ||
| رطوبت: | 40 درجه سانتی گراد، 90٪ ~ 95٪، 240 ساعت |
سوالات متداول:
Q1: آیا شما یک کارخانه یا شرکت تجاری هستید؟
A: Lunfeng سازنده / کارخانه سوئیچ غشایی / روکش گرافیکی است.ما به مدت 26 سال در سوئیچ ممربن تخصص داریم.
Q2: آیا فایل سوئیچ من اگر آن را برای ساخت برای شما ارسال کنم ایمن است؟
پاسخ: ما به قدرت طراحی مشتری احترام می گذاریم و هرگز سوئیچ غشایی/روکش گرافیکی را برای شخص دیگری بدون آن تولید نمی کنیم.
اجازه شماNDA قابل قبول است.
Q3: آیا می توانید نمونه های سوئیچ غشایی / روکش گرافیکی را بدون فایل کپی کنید؟
A: بله، ما می توانیم سوئیچ غشاء / روکش گرافیکی را با توجه به نمونه های شما شبیه سازی کنیم.
Q4: چه پرداختی را می پذیرید؟
A: TT/ Western Union.
Q5: راه حمل و نقل شما چیست؟
A: 1. ما حمل و نقل خود را برای ارسال کالا توسط DHL، UPS، FEDEX، TNT، EMS داریم.
2. اگر شما فورواردر خود را دارید، ما می توانیم با آنها همکاری کنیم.
Q6: در مورد MOQ چطور؟
A: 1 عدد، اما به طور معمول 5 عدد نمونه برای سوئیچ ممربن، 10 عدد برای پوشش غشایی.
Q7: بازار اصلی شما چیست؟
A: اروپا، ایالات متحده آمریکا، برزیل، روسیه، ترکیه، ایران، اتریش، سنگاپور...
