محل منبع: | شنژن، چین |
---|---|
نام تجاری: | Lunfeng |
گواهی: | ISO9001:2015 |
شماره مدل: | LFZDX101 |
مقدار حداقل تعداد سفارش: | 1 قطعه |
قیمت: | Negotiable |
جزئیات بسته بندی: | <i>First put into a polybag, then paked into a carton.</i> <b>ابتدا در یک کیسه پلی کیسه قرار دهید، س |
زمان تحویل: | 7-25 روز کاری، قابل مذاکره |
شرایط پرداخت: | T/T، وسترن یونیون |
قابلیت ارائه: | 500000 قطعه/قطعه در ماه |
مواد: | PET، پلی استر (PET)، 0.15mm مات PET | چسب عقب: | چسب 3M9448 3M |
---|---|---|---|
رنگ ها: | رنگ پنتون / RAL، زرد، خاکستری | ویژگی: | سطح مات، کابل های مدار نقره ای |
رابط: | 2.54 میلی متر گام، محفظه پلاستیکی مشکی | کلید: | کلیدهای لمسی، گنبدهای فلزی، |
رهبری: | LED رنگی، بدون فیلم LGF | پنجره: | بدون پنجره LCD، یک سوراخ پانچ |
برجسته: | سوئیچ غشای تخت فیلم LGF,سوئیچ غشایی PET رنگی LED,سوئیچ غشایی تخت PET |

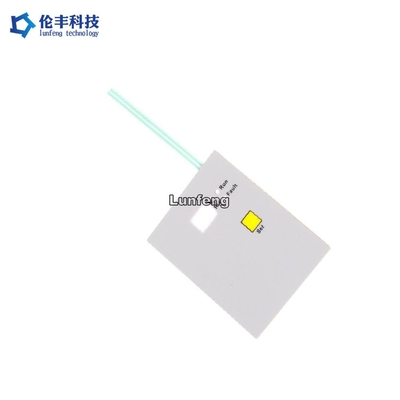

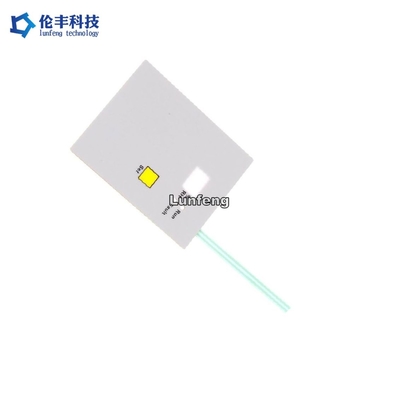

صفحه کلید سوئیچ غشایی چسب OEM 3M، سوئیچ غشایی تخت
اجزای یک سوئیچ غشایی
پوشش گرافیکی
روکش های گرافیکی یک فیلم نازک با یک لایه چاپ شده است که به عنوان سطح بالایی محصول عمل می کند.آنها می توانند تزئینی یا طراحی ساده باشند.میتوانید همپوشانیهای گرافیکی را برجسته کنید، یا گرافیک میتواند به نشان دادن مکانهای سوئیچ کمک کند.
صفحه کلید
صفحهکلیدها مجموعهای از دکمهها هستند که در یک بلوک مرتب شدهاند که به رابط محصولات تبدیل میشوند.صفحه کلیدها گزینه های بسیار متنوعی را برای دستیابی به تجربه کاربری مورد نظر ارائه می دهند.مواد رایج صفحه کلید عبارتند از:
مواد الاستومری قالب گیری فشرده
کلیدهای سخت در یک قاب نصب شده است
ترکیبی از کلید سخت و الاستومرها
چسب
چسب های حساس به فشار، لایه های نازکی از نوار هستند که گنبدهایی را به مدار می چسبانند.چسب ها می توانند به محافظت از سوئیچ در برابر زباله ها، ایجاد یک مانع رطوبتی یا سایر عوامل محیطی کمک کنند.
گنبدهای فلزی
گنبدهای فلزی معمولاً کنتاکتهایی باز هستند که با فشار دادن، مدار را کامل میکنند.گنبدهای فلزی که به نام گنبدهای لمسی نیز شناخته می شوند، بازخورد لمسی را برای کاربر ایجاد می کنند و در اندازه ها، سبک ها و نیروها بسیار متنوع هستند.گنبدها دارای رتبه بندی عمر تا 10 میلیون پرس هستند.اسنپترون می تواند گنبدهای سفارشی را با حداقل زمان تولید تولید کند.
اسپیسر/نگهدارنده
یک جیب نگهدارنده می تواند یک گنبد را بدون نیاز به لایه چسب نگه دارد.یک لایه فاصله ساز فضایی را برای گنبد در زیر پوشش گرافیکی فراهم می کند.همچنین میتواند کانالهای تهویهای را در خود جای دهد که به هوا اجازه میدهد هنگام فشار دادن سوئیچهای مختلف، زیر پوشش گرافیکی حرکت کند.اسپیسرها نیاز به هواگیری هر جیب سوئیچ را از طریق برد مدار حذف می کنند.
[گنبدهای لمسی با اسپیسر]
جریان
مدار می تواند یک طرفه، دو طرفه یا حتی در برخی کاربردها انعطاف پذیر باشد که به عنوان مدار فلکس نیز شناخته می شود.گنبدها روی پدهای مدار قرار می گیرند و در صورت فشرده شدن، بسته شدن تماس ایجاد می کنند.
گنبدهای فلزی در بالای پدهای تماسی قرار می گیرندگنبدهای فلزی تنها یکی از اجزای متعدد یک سوئیچ هستند که در کنار هم یک رابط پیچیده انسان و ماشین را می سازند.
برنامه های کاربردی:
مزیت ما:
موارد | مدار چاپی نقره ای | مدار FPC اچ شده با مس |
مواد | PET (پلی استر) | فلز مس |
رهبر ارکستر | نقره چاپ شده | فلز مس |
تماس با انگشتان | نقره و کربن | روکش طلا |
پد دکمه های تماس | نقره | روکش طلا |
زندگی و قابلیت اطمینان | طبیعی | خوب |
ثبات | طبیعی | خوب |
مقاومت | کم | خیلی کم |
هزینه | کم | بالا |
زمان بین شروع و اتمام فرآیند تولید | 2-3 روز | 7-10 روز |
گام صدا |
0.5 میلی متر (پیشنهاد نمی شود)، 1.0 میلی متر، 1.27 میلی متر، 2.54 میلی متر |
0.5 میلی متر، 1.0 میلی متر، 1.27 میلی متر، 2.54 میلی متر |
1. خواص الکتریکی | سوئیچ غشایی | ||
سطح برق: | 35 ولت (DC)، 100 میلی آمپر، 1 وات | ||
مقاومت تماس: | 10 Ω ~ 500 Ω | ||
مقاومت عایق: | 100MΩ/100V | ||
دی الکتریک مقاومت در برابر ولتاژ: | 250 VRms (50 ~ 60 هرتز 1 دقیقه) | ||
زمان گپ زدن: | ≤ 5 میلیثانیه | ||
طول عمر: | نوع تخت ≥ 5,000,000;نوع لمسی ≥ 1,000,000 | ||
تا کردن دم: | R>1180 | ||
2. خواص مکانیکی | |||
نیروی عملیاتی: | نوع تخت 57 ~ 284 گرم (2 ~ 10 اونس)؛نوع لمسی 170 ~ 397 گرم (6 ~ 14 اونس) | ||
Switch Stroke: | نوع تخت 0.1 ~ 0.5 میلی متر؛نوع لمسی 0.6 ~ 1.5 میلی متر | ||
3. شرایط محیطی و ذخیره سازی | |||
دمای عملیات: | -40 درجه سانتی گراد ~ 80+ درجه سانتی گراد | ||
دمای ذخیره سازی: | -40 درجه سانتی گراد ~ 80+ درجه سانتی گراد | ||
رطوبت: | 40 درجه سانتی گراد، 90٪ ~ 95٪، 240 ساعت |
سوالات متداول:
Q1: آیا شما یک کارخانه یا شرکت تجاری هستید؟
A: Lunfeng سازنده / کارخانه سوئیچ غشایی / روکش گرافیکی است.ما به مدت 26 سال در سوئیچ ممربن تخصص داریم.
Q2: آیا فایل سوئیچ من اگر آن را برای ساخت برای شما ارسال کنم ایمن است؟
پاسخ: ما به قدرت طراحی مشتری احترام می گذاریم و هرگز سوئیچ غشایی/روکش گرافیکی را برای شخص دیگری بدون آن تولید نمی کنیم.
اجازه شماNDA قابل قبول است.
Q3: آیا می توانید نمونه های سوئیچ غشایی / روکش گرافیکی را بدون فایل کپی کنید؟
A: بله، ما می توانیم سوئیچ غشاء / روکش گرافیکی را با توجه به نمونه های شما شبیه سازی کنیم.
Q4: چه پرداختی را قبول می کنید؟
A: TT/ Western Union.
Q5: راه حمل و نقل شما چیست؟
A: 1. ما حمل و نقل خود را برای ارسال کالا توسط DHL، UPS، FEDEX، TNT، EMS داریم.
2. اگر شما فورواردر خود را دارید، ما می توانیم با آنها همکاری کنیم.
Q6: در مورد MOQ چطور؟
A: 1 عدد، اما به طور معمول 5 عدد نمونه برای سوئیچ ممربن، 10 عدد برای پوشش غشایی.
Q7: بازار اصلی شما چیست؟
A: اروپا، ایالات متحده آمریکا، برزیل، روسیه، ترکیه، ایران، اتریش، سنگاپور...
