محل منبع: | شنژن، چین |
---|---|
نام تجاری: | Lunfeng |
گواهی: | ISO9001:2015 |
شماره مدل: | LFMS-394 |
مقدار حداقل تعداد سفارش: | 1 قطعه |
قیمت: | Negotiable |
جزئیات بسته بندی: | <i>First put into a polybag, then paked into a carton.</i> <b>ابتدا در یک کیسه پلی کیسه قرار دهید، س |
زمان تحویل: | 7-25 روز کاری، قابل مذاکره |
شرایط پرداخت: | T/T، وسترن یونیون |
قابلیت ارائه: | 500000 قطعه/قطعه در ماه |
نام محصول: | صفحه کلید سوئیچ غشایی PET با LED و مدار FPC برای محصولات اریکسون | استفاده شده در: | تجهیزات مخابراتی |
---|---|---|---|

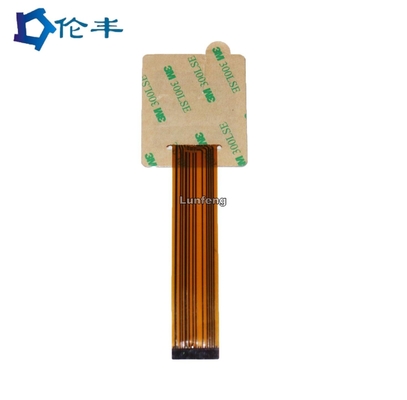

رنگ ها: | رنگ پنتون RAL، آبی، سبز، سفید | چسب عقب: | 3M 300 LSE |
ویژگی: | گنبدهای فلزی، سطح مات، LED سبز | نوع سوئیچ: | صفحه کلید سوئیچ غشایی |
رابط: | کانکتور ماده 2.54 میلی متری | کلید: | نقش برجسته |
کابل: | طول کابل سفارشی | گواهی: | ISO9001 ISO14001 ROHS CI FDA SGS |
برجسته: | صفحه کلید سوئیچ غشایی با LED,صفحه کلید سوئیچ غشایی محصولات اریکسون,صفحه کلید سوئیچ غشایی PET |

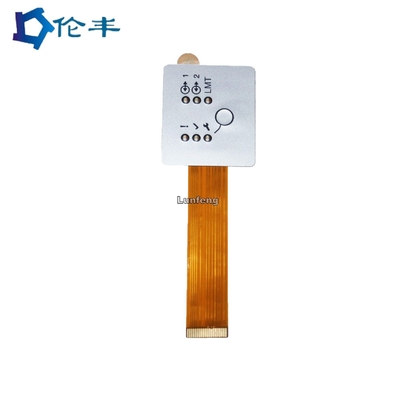

صفحه کلید سوئیچ غشایی PET با LED و مدار FPC برای محصولات اریکسون
اجزای یک سوئیچ غشایی
سوئیچ های غشایی از دو مدار چاپی انعطاف پذیر تشکیل شده اند که از نظر فیزیکی توسط یک فاصله دهنده از هم جدا شده اند.هنگامی که دکمه فشار داده می شود، سوراخ های موجود در اسپیسر به دو مدار اجازه می دهد تا مدار را تکمیل کنند.لایه بالایی چاپ شده به عنوان Graphic Overlay شناخته می شود.معمولاً از پلی کربنات یا پلی استر شفاف ساخته میشود و برای محافظت از تصویر در برابر سایش، حلالها و سایش، به صورت معکوس چاپ میشود.
سوئیچ های غشایی، هنگامی که با اجزایی مانند گنبد لمسی، پوشش گرافیکی، یا ال ای دی ها یا مقاومت های یکپارچه ترکیب می شوند، می توانند تقریباً قابلیت های بی حد و حصری را در اختیار طراح قرار دهند تا رابط کاربری سفارشی ایده آلی را برای محصولات خود ایجاد کنند.
سوئیچ های غشایی یک شکل بادوام نازک از سوئیچینگ لحظه ای هستند که معمولاً در سراسر صنعت استفاده می شود.سوئیچ ممبران از چندین لایه شامل مواد عایق نرم و مواد الکتریکی با قابلیت قفل و لمس آزاد ساخته شده است.با عملکرد سوئیچ، پانل جلو، روکش های گرافیکی، پنجره های شفاف ال سی دی، LED تعبیه شده، پانل مدار نرم، کانکتور مرد و نور پس زمینه الکترولومینسنت (EL) مونتاژ می شود.
مزیت ما:
ما روی سوئیچ غشایی و موارد مرتبط تمرکز می کنیم.
قابلیت تحقیق و توسعه قوی
پایدار در کیفیت
قیمت رقابتی
زمان کوتاه برای نمونه ها و تولید انبوه
طرح راه حل کامل در دسترس است
برنامه های کاربردی:
* لوازم خانگی و دستگاه
* سیستم های حفاظت امنیتی با کد رمز
* پنل صفحه کلید کنترل صنعتی مختلف
* لوازم الکترونیکی مصرفی و اقلام 3C
* سیستم و دستگاه پزشکی تراپی
* صفحه کلید کنترل خودکار دستگاه های مختلف
* تجهیزات مخابراتی
* تجهیزات پزشکی
* تجهیزات صنعتی
*تجهیزات خانگی
* کنترل از راه دور
* سیستم کنترل
موارد | مدار چاپی نقره ای | مدار FPC اچ شده با مس |
مواد | PET (پلی استر) | مس |
رهبر ارکستر | نقره چاپ شده | مس |
تماس با انگشتان | نقره و کربن | روکش طلا |
پد دکمه های تماس | نقره اي | روکش طلا |
زندگی و قابلیت اطمینان | معمولی | خوب |
ثبات | معمولی | خوب |
مقاومت | کم | خیلی کم |
هزینه | کم | بالا |
زمان بین شروع و اتمام فرآیند تولید | 2-3 روز | 7-10 روز |
گام صدا | 0.5 میلی متر (پیشنهاد نمی شود)، 1.0 میلی متر، 1.27 میلی متر، 2.54 میلی متر | 0.5 میلی متر، 1.0 میلی متر، 1.27 میلی متر، 2.54 میلی متر |
1. خواص الکتریکی |
سوئیچ غشایی |
||
سطح برق: |
35 ولت (DC)، 100 میلی آمپر، 1 وات |
||
مقاومت تماس: |
10 Ω ~ 500 Ω |
||
مقاومت عایق: |
100MΩ/100V |
||
دی الکتریک مقاومت در برابر ولتاژ: |
250VRms (50~60Hz 1min) |
||
زمان گپ زدن: |
≤ 5 میلیثانیه |
||
طول عمر: |
نوع تخت ≥ 5,000,000;نوع لمسی ≥ 1,000,000 |
||
تا کردن دم: |
R>1180 |
||
|
|
||
2. خواص مکانیکی |
|
||
نیروی عملیاتی: |
نوع تخت 57 ~ 284 گرم (2 ~ 10 اونس)؛نوع لمسی 170 ~ 397 گرم (6 ~ 14 اونس) |
||
Switch Stroke: |
نوع تخت 0.1 ~ 0.5 میلی متر؛نوع لمسی 0.6 ~ 1.5 میلی متر |
||
|
|
||
3. شرایط محیطی و ذخیره سازی |
|
||
دمای عملیات: |
-40 درجه سانتیگراد ~ 80+ درجه سانتیگراد |
||
دمای ذخیره سازی: |
-40 درجه سانتیگراد ~ 80+ درجه سانتیگراد |
||
رطوبت: |
40 درجه سانتیگراد، 90٪ ~ 95٪، 240 ساعت |
سوالات متداول:
Q1: آیا شما یک کارخانه یا شرکت تجاری هستید؟
A: Lunfeng سازنده / کارخانه سوئیچ غشایی / روکش گرافیکی است.ما به مدت 26 سال در سوئیچ ممربن تخصص داریم.
Q2: آیا فایل سوئیچ من اگر آن را برای ساخت برای شما ارسال کنم ایمن است؟
پاسخ: ما به اختیار طراحی مشتری احترام می گذاریم و هرگز سوئیچ غشایی/روکش گرافیکی را برای شخص دیگری بدون آن تولید نمی کنیم.
اجازه شماNDA قابل قبول است.
Q3: آیا می توانید نمونه های سوئیچ غشایی / پوشش گرافیکی را بدون فایل کپی کنید؟
A: بله، ما می توانیم سوئیچ غشاء / پوشش گرافیکی را با توجه به نمونه های شما شبیه سازی کنیم.
Q4: چه پرداختی را می پذیرید؟
A: TT/ Western Union.
Q5: راه حمل و نقل شما چیست؟
A: 1. ما حمل و نقل خود را برای ارسال کالا توسط DHL، UPS، FEDEX، TNT، EMS داریم.
2. اگر شما فورواردر خود را دارید، می توانیم با آنها همکاری کنیم.
Q6: در مورد MOQ چطور؟
A: 1 عدد، اما معمولاً 5 عدد نمونه برای سوئیچ ممربن، 10 عدد برای پوشش غشایی.
Q7: بازار اصلی شما چیست؟
A: اروپا، ایالات متحده آمریکا، برزیل، روسیه، ترکیه، ایران، اتریش، سنگاپور...
