کابل 1-6 لایه برد مدار انعطاف پذیر برد مدار فلکسیبل FPC Polyimild PI Film

اطلاعات پایه
محل منبع: شنژن، چین
نام تجاری: Lunfeng
گواهی: ISO9001:2015
شماره مدل: FPC011
مقدار حداقل تعداد سفارش: 1 قطعه
جزئیات بسته بندی: <i>First put into a polybag, then paked into a carton.</i> <b>ابتدا در یک کیسه پلی کیسه قرار دهید، س
زمان تحویل: 7-25 روز کاری، قابل مذاکره
شرایط پرداخت: T/T، وسترن یونیون
قابلیت ارائه: 500000 قطعه/قطعه در ماه
نام: مدار چاپی فلکس FPC مدار فلکسیبل مدار فلکسیبل مدار چاپی کابل FPC PCB انعطاف پذیر کاربرد: لوازم الکترونیکی مصرفی، محصولات الکترونیکی
مواد:: Polyimild، PI ضخامت مس:: 0.4-2 میل (10-50 میلی متر)،
ضخامت تخته:: 0.2-6 میلی متر اندازه: سفارشی
تکمیل سطح:: HASL / OSP / Ag / ENIG / ENEPIG / نقره غوطه ور / قلع ماسک جوشکاری: فیلم زرد PI
مورد: OEM ODM طرح کلی: پانچ / برش لیزری / سوراخ شده
ضخامت مس: 1/2OZ 1OZ 2OZ 3OZ،
برجسته:

برد مدار انعطاف پذیر FPC Polyimild

,

برد مدار انعطاف پذیر FPC فیلم PI

,

مدار چاپی PCB Flex

مدار چاپی فلکس FPC مدار فلکسیبل مدار فلکسیبل مدار چاپی کابل FPC PCB انعطاف پذیر



مزایای مدارهای چاپی انعطاف پذیر

دقت طرح ها


از آنجایی که مدارهای چاپی انعطاف پذیر بیشتر با استفاده از ماشین آلات خودکار طراحی می شوند، حاشیه خطا در طراحی ها کمتر است.این یکی از ویژگی های اصلی دستگاه های الکترونیکی برتر است.اکثر دستگاه‌های الکترونیکی پیشرفته که امروزه مورد استفاده قرار می‌گیرند، به دلیل دقت بالایی که از آنها انتظار می‌رود، از بردهای مدار انعطاف‌پذیر استفاده می‌کنند.نمونه‌هایی از دستگاه‌هایی که به دقت بالایی نیاز دارند، دستگاه‌هایی هستند که در محیط‌های پزشکی استفاده می‌شوند.



آنها سبک وزن هستند


تخته‌های مدار را می‌توان به راحتی تا کرد، بنابراین می‌توان آن‌ها را در محفظه‌هایی قرار داد که سایر اجزا به سختی در آن قرار بگیرند.مهندسان از سبک بودن این مدارها برای کاهش اندازه بسته استفاده می کنند.



انعطاف پذیری


به دلیل قابلیت انعطاف پذیری، می توانند کاربران را از استرس وزن و فضایی که تخته های مدار سفت و سخت اغلب ایجاد می کنند، رها کنند.این امکان وجود دارد که هنگام نصب بردهای مدار انعطاف پذیر به سطوح مختلف خم شوند.این باعث می شود تا سطوح عملکردی انواع الکترونیک افزایش یابد.



مشخصات کابل FPC (مدار چاپی انعطاف پذیر).
لایه 1-6 لایه
اندازه FPC (حداکثر در دقیقه) حداقل: 10x45mm حداکثر:250x1200mm
ضخامت 0.050-0.2 میلی متر
قطر سوراخ (حداکثر) 6.5 میلی متر
اندازه سوراخ (دقیقه) 0.2 میلی متر
از طریق تحمل سوراخ ± 0.025 میلی متر
ضخامت مس سوراخ حداقل 8μm حداکثر 38μm
حداقل عرض/فضای خط 0.04/0.04 میلی متر
تحمل اچینگ ± 20٪
دقت الگوی روی سوراخ ± 2 میلیون
اندازه پانچ (حداکثر) φ3.175 میلی متر
اندازه پانچ (دقیقه) φ2.0 میلی متر
ضخامت دیافراگم پانچ (حداکثر) 0.2 میلی متر
تحمل جوهرهای ترموست ± 0.2 میلی متر
روغن سبز (حداقل) 0.1 میلی متر
پد لحیم کاری (دقیقه) 8 میل * 8 میل
فاصله لحیم کاری (حداقل) 8 میلیون
تحمل (حداقل) ± 0.1 میلی متر
مواد لمینت های موجود Pl.PET.FR4-Pl
ضخامت فویل مس
12، 18، 35، 70 م



سوالات متداول:



Q1: آیا شما یک کارخانه یا شرکت تجاری هستید؟
A: Lunfeng یک تولید کننده / کارخانه است.ما در سوئیچ غشاء و فرآیندهای غشایی به مدت 26 سال، پانل لمسی برای 10 سال تخصص داریم.

Q2: آیا فایل سوئیچ من اگر آن را برای ساخت برای شما ارسال کنم ایمن است؟
پاسخ: ما به قدرت طراحی مشتری احترام می گذاریم و هرگز پانل لمسی را برای شخص دیگری بدون آن تولید نمی کنیم
اجازه شماNDA قابل قبول است.

Q3: آیا می توانید سوئیچ غشایی / روکش گرافیکی / نمونه پانل لمسی خازنی یا مقاومتی را بدون فایل کپی کنید؟
پاسخ: بله، ما می توانیم سوئیچ غشاء / روکش گرافیکی / پانل لمسی را با توجه به نمونه های شما شبیه سازی کنیم.

Q4: چه پرداختی را قبول می کنید؟
A: TT/ Western Union.

Q5: راه حمل و نقل شما چیست؟
A: 1. ما حمل و نقل خود را برای ارسال کالا توسط DHL، UPS، FEDEX، TNT، EMS داریم.
2. اگر شما فورواردر خود را دارید، می توانیم با آنها همکاری کنیم.

Q6: در مورد MOQ چطور؟
A: NO MOQ.

Q7: بازار اصلی شما چیست؟
A: اروپا، ایالات متحده آمریکا، برزیل، روسیه، ترکیه، ایران، اتریش، سنگاپور...

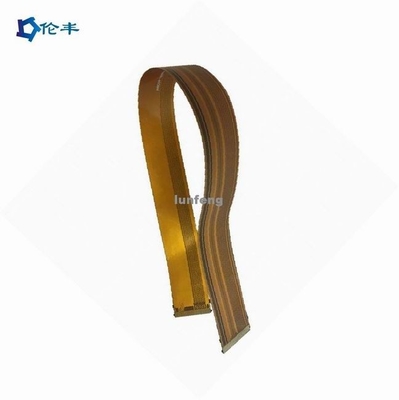

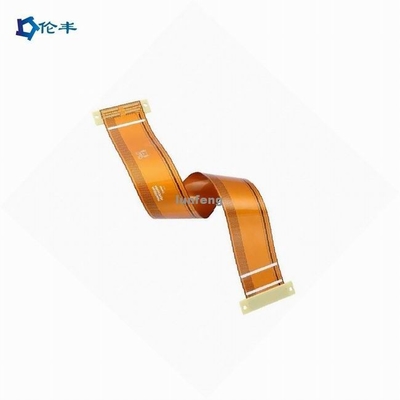

کابل 1-6 لایه برد مدار انعطاف پذیر برد مدار فلکسیبل FPC Polyimild PI Film 0کابل 1-6 لایه برد مدار انعطاف پذیر برد مدار فلکسیبل FPC Polyimild PI Film 1
