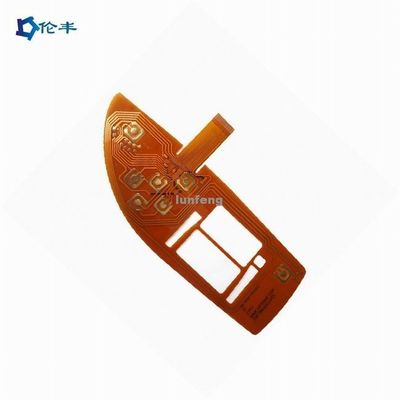

6 لایه FPC Flexible Circuit Board کابل پلی نرم برای تجهیزات پزشکی و دستگاه های الکترونیکی

نام تجاری:	Lunfeng
شماره مدل:	FPC001
مقدار تولیدی:	1 قطعه
شرایط پرداخت:	T/T، وسترن یونیون
توانایی عرضه:	500000 قطعه/قطعه در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

شنژن، چین

گواهی:

ISO9001:2015

مواد پایه:

Polyimild

ضخامت تخته:

0.2-6 میلی متر

حداقل فاصله خط:

0.003''

حداقل عرض خط:

0.075mm/0.075mm (3mil/3mil)

حداقل اندازه سوراخ:

0.1 میلی متر (4 میل) برای HDI / 0.15 میلی متر (6 میل)

تکمیل سطح:

HASL/OSP/Ag/ENIG/ENEPIG/نقره غوطه ور/قلع

ضخامت مس:

0.4-2 میل (10-50 میلی متر)

لایه:

1-6 لایه

اندازه FPC (حداکثر/دقیقه):

حداقل: 10x45mm حداکثر:250x1200mm

ضخامت:

0.050mm--0.2mm

جزئیات بسته بندی:

First put into a polybag, then paked into a carton. ابتدا در یک کیسه پلی کیسه قرار دهید، س

قابلیت ارائه:

500000 قطعه/قطعه در ماه

برجسته کردن:

برد مدار انعطاف پذیر FPC 6 لایه
,
برد مدار انعطاف پذیر FPC کابل PCB
,
مونتاژ PCB انعطاف پذیر Polyimild

توضیحات محصول

6 لایه FPC Flexible Circuit Board تخته مدار انعطاف پذیر پلی آمید کابل انعطاف پذیر PCB

FPC Flexible Circuit Board کابل FPC انعطاف پذیر PCB

PCB مانند یک کیک لایه دار ساخته شده است، که شامل لایه های متناوب از مواد مختلف است که با استفاده از گرما و چسب به هم متصل می شوند. تولید PCB لایه دوگانه،همچنین به عنوان دو طرفه صفحه مدار چاپی شناخته می شود، شامل یک صفحه مدار چاپی با دو لایه الگوی رسانا است.مدارهای PCB دو طرفه با استفاده از ویاس ها بین لایه های بالا و پایین به طور متناوب مسیرهای نزدیک و گسترده تری را امکان پذیر می کننددر حال حاضر، تکنولوژی صفحه مدار چاپی دو طرفه، گسترده ترین نوع PCB را در صنعت نشان می دهد.

مشخصات کابل FPC (دسته چاپی انعطاف پذیر)

پارامتر مشخصات

لایه لایه 1-6

اندازه FPC (حداقل/ دقیقه) حداقل: 10x45 میلی متر. حداکثر: 250x1200 میلی متر.

ضخامت 0.050mm - 0.2mm

قطر سوراخ (حداکثر) 6.5 میلی متر

اندازه سوراخ (دقيقه) 0.2 میلی متر

از طریق تحمل سوراخ ±0.025mm

ضخامت مس سوراخ حداقل 8μm حداکثر 38μm

حداقل عرض خط/فضای 0.04 / 0.04 میلی متر

برداشت بر روی سنگ ±20٪

دقت الگوی بر روی سوراخ ±2 میلی لیتر

اندازه سوراخ کردن (حداکثر) φ3.175mm

اندازه سوراخ کردن (دقیقه) φ2.0mm

ضخامت گشایش سوراخ (حداکثر) 0.2 میلی متر

تحمل جوهر های گرماگیر ±0.2mm

روغن سبز (دقيقه) 0.1 میلی متر

پد جوش (دقیقه) 8 ميلي × 8 ميلي

فاصله پودر (دقیقه) 8 میلی لیتر

تحمل (دقیقه) ±0.1mm

مواد موجود لامینات PI، PET، FR4-PI

ضخامت ورق مس 12، 18، 35، 70

پرسش های مکرر

س1: آیا شما یک کارخانه یا شرکت تجاری هستید؟

A: Lunfeng یک تولید کننده / کارخانه است. ما در سوئیچ های غشا برای 26 سال و پانل های لمسی برای 10 سال تخصص داریم.

سوال2: آیا فایل سوئیچ من در امان است اگر آن را برای تولید به شما ارسال کنم؟

پاسخ: ما به قدرت طراحی مشتری احترام می گذاریم و هرگز بدون اجازه شما پنل های لمسی را برای دیگران تولید نمی کنیم.

س3: آیا می توانید نمونه های صفحه لمسی غشا / پوشش گرافیکی / ظرفیت یا مقاومت را بدون فایل کپی کنید؟

پاسخ: بله، ما می توانیم سوئیچ های غشا، پوشش های گرافیکی و پنل های لمسی را بر اساس نمونه های شما شبیه سازی کنیم.

سوال 4: شما چه نوع پرداختی را می پذیرید؟

A: TT/Western Union.

س5: روش حمل و نقل شما چیست؟

A: 1. ما انتقال دهنده خود را برای ارسال کالاها توسط DHL، UPS، FEDEX، TNT، EMS داریم.
2اگه شما هم کارتون رو انجام بدين، ما ميتونيم باشون همکاري کنيم

س6: در مورد MOQ چطور؟

ج: حداقل مقدار سفارش وجود ندارد.

سوال 7: بازار اصلی شما چیست؟

پاسخ: اروپا، آمریکا، برزیل، روسیه، ترکیه، ایران، استرالیا، سنگاپور...
