| محل منبع: | شنژن، چین |
|---|---|
| نام تجاری: | Lunfeng |
| گواهی: | ISO9001:2015 |
| شماره مدل: | FPC010 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
| جزئیات بسته بندی: | <i>First put into a polybag, then paked into a carton.</i> <b>ابتدا در یک کیسه پلی کیسه قرار دهید، س |
| زمان تحویل: | 7-25 روز کاری، قابل مذاکره |
| شرایط پرداخت: | T/T، وسترن یونیون |
| قابلیت ارائه: | 500000 قطعه/قطعه در ماه |

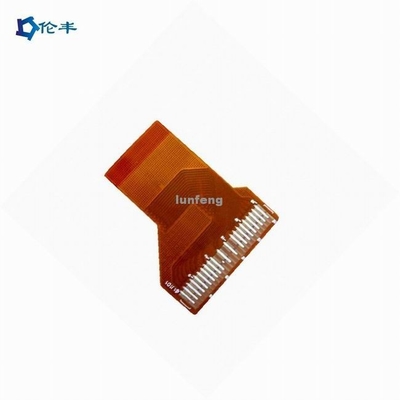

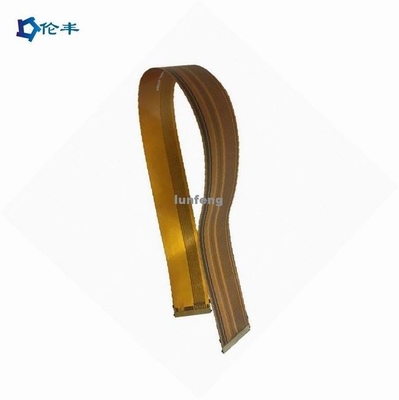

| نام: | برد مدار انعطاف پذیر FPC انعطاف پذیر PCB انعطاف پذیر PI با چسب عقب | کاربرد: | لوازم الکترونیکی مصرفی، محصولات الکترونیکی |
|---|---|---|---|
| مواد:: | Polyimild، PI | ضخامت مس:: | 0.4-2 میل (10-50 میلی متر)، |
| ضخامت تخته:: | 0.2-6 میلی متر | اندازه: | اندازه سفارشی |
| تکمیل سطح:: | HASL / OSP / Ag / ENIG / ENEPIG / نقره غوطه ور / قلع | ماسک جوشکاری: | فیلم زرد PI |
| مورد: | OEM | نمایه طرح کلی: | پانچ / برش لیزری / سوراخ شده |
| ضخامت مس: | 1/2OZ 1OZ 2OZ 3OZ،1oz / 1/2 اونس / 1/3 اونس | ||
| برجسته: | برد مدار چاپی منعطف سفت و سخت PI,برد مدار چاپی منعطف سفت و سخت 1OZ,برد فلکس سخت فیلم PI زرد |
||
مزایای مدارهای چاپی انعطاف پذیر
عملکرد بلند مدت
کیفیت برتر بردهای مدار انعطاف پذیر به آنها اجازه می دهد دوام و عملکرد طولانی مدت داشته باشند.ویژگی‌های شکل‌پذیری و جرم کم موجود در این تخته‌ها به آنها اجازه می‌دهد بر تأثیر ارتعاشات غلبه کنند، بنابراین ظرفیت بهبود عملکرد را به آنها می‌دهد.توانایی وسایل الکترونیکی برای ماندگاری طولانی مدت یک مزیت بزرگ برای کاربران است.همانطور که می دانید، امروزه وسایل الکترونیکی در خانواده ها رایج است، بنابراین توانایی آنها برای ماندن در حالت خوب برای مدت طولانی یک ارزش افزوده است.
کاهش هزینه
ظرفیت هر وسیله یا ماده ای برای کاهش هزینه PCB در مقایسه با دستگاه دیگر مزیت بیشتری به آن می دهد.با توجه به اینکه مدارهای چاپی انعطاف پذیر قابلیت قرار گرفتن در فضای کوچک را دارند، هزینه مونتاژ مدار چاپی انعطاف پذیر را به میزان قابل توجهی کاهش می دهند.در همین راستا، آنها زمان کار مجدد، زمان آزمایش و رد را کاهش می دهند که به معنای صرفه جویی در هزینه است.
قابل استفاده برای استفاده در دمای بالا
مواد پلی‌آمید موجود در این مدارها ظرفیت تحمل دماهای بالا را دارد و همچنین در برابر موادی مانند اسیدها و روغن‌ها مقاوم است.بردهای مدار انعطاف پذیر می توانند تا دمای 400 درجه سانتیگراد را تحمل کنند که آنها را به گزینه ای قابل اعتماد برای کاربردهای دمای بالا تبدیل می کند.
|
مشخصات کابل FPC (مدار چاپی انعطاف پذیر).
|
|
| لایه | 1-6 لایه |
| اندازه FPC (حداکثر در دقیقه) | حداقل: 10x45mm حداکثر:250x1200mm |
| ضخامت | 0.050-0.2 میلی متر |
| قطر سوراخ (حداکثر) | 6.5 میلی متر |
| اندازه سوراخ (دقیقه) | 0.2 میلی متر |
| از طریق تحمل سوراخ | ± 0.025 میلی متر |
| ضخامت مس سوراخ | حداقل 8μm حداکثر 38μm |
| حداقل عرض/فضای خط | 0.04/0.04 میلی متر |
| تحمل اچینگ | ± 20٪ |
| دقت الگوی روی سوراخ | ± 2 میلیون |
| اندازه پانچ (حداکثر) | φ3.175 میلی متر |
| اندازه پانچ (دقیقه) | φ2.0 میلی متر |
| ضخامت دیافراگم پانچ (حداکثر) | 0.2 میلی متر |
| تحمل جوهرهای ترموست | ± 0.2 میلی متر |
| روغن سبز (حداقل) | 0.1 میلی متر |
| پد لحیم کاری (دقیقه) | 8 میل * 8 میل |
| فاصله لحیم کاری (حداقل) | 8 میلیون |
| تحمل (حداقل) | ± 0.1 میلی متر |
| مواد لمینت های موجود | Pl.PET.FR4-Pl |
| ضخامت فویل مس |
12، 18، 35، 70 م
|
سوالات متداول:
Q1: آیا شما یک کارخانه یا شرکت تجاری هستید؟
A: Lunfeng یک تولید کننده / کارخانه است.ما در سوئیچ غشاء و فرآیندهای غشایی به مدت 26 سال، پانل لمسی برای 10 سال تخصص داریم.
Q2: آیا فایل سوئیچ من اگر آن را برای ساخت برای شما ارسال کنم ایمن است؟
پاسخ: ما به قدرت طراحی مشتری احترام می گذاریم و هرگز پانل لمسی را برای شخص دیگری بدون آن تولید نمی کنیم
اجازه شماNDA قابل قبول است.
Q3: آیا می توانید سوئیچ غشایی / روکش گرافیکی / نمونه پانل لمسی خازنی یا مقاومتی را بدون فایل کپی کنید؟
پاسخ: بله، ما می توانیم سوئیچ غشاء / روکش گرافیکی / پانل لمسی را با توجه به نمونه های شما شبیه سازی کنیم.
Q4: چه پرداختی را قبول می کنید؟
A: TT/ Western Union.
Q5: راه حمل و نقل شما چیست؟
A: 1. ما حمل و نقل خود را برای ارسال کالا توسط DHL، UPS، FEDEX، TNT، EMS داریم.
2. اگر شما فورواردر خود را دارید، می توانیم با آنها همکاری کنیم.
Q6: در مورد MOQ چطور؟
A: NO MOQ.
Q7: بازار اصلی شما چیست؟
A: اروپا، ایالات متحده آمریکا، برزیل، روسیه، ترکیه، ایران، اتریش، سنگاپور...
