کانکتور برد مدار انعطاف پذیر پلی آمید PI FPC ضخامت 10-50 میلی متر مس:

اطلاعات پایه
محل منبع: شنژن، چین
نام تجاری: Lunfeng
گواهی: ISO9001:2015
شماره مدل: FPC009
مقدار حداقل تعداد سفارش: 1 قطعه
جزئیات بسته بندی: <i>First put into a polybag, then paked into a carton.</i> <b>ابتدا در یک کیسه پلی کیسه قرار دهید، س
زمان تحویل: 7-25 روز کاری، قابل مذاکره
شرایط پرداخت: T/T، وسترن یونیون
قابلیت ارائه: 500000 قطعه/قطعه در ماه
نام: مواد PI پلی آمیدی برد مدار انعطاف پذیر FPC با کانکتور کاربرد: تجهیزات الکترونیکی
مواد:: Polyimild، PI ضخامت مس:: 0.4-2 میل (10-50 میلی متر)،
ضخامت تخته:: 0.2-6 میلی متر اندازه: اندازه سفارشی
تکمیل سطح:: HASL / OSP / Ag / ENIG / ENEPIG / نقره غوطه ور / قلع ماسک جوشکاری: فیلم زرد PI
مورد: OEM/ODM سرویس مونتاژ: ساخت FPC
نمایه طرح کلی: پانچ / برش لیزری / سوراخ شده
برجسته:

برد مدار انعطاف پذیر FPC 10-50 میلی متری

,

برد مدار انعطاف پذیر PI FPC پلی آمیدی

,

برد مدار چاپی انعطاف پذیر کانکتور

مواد PI پلی آمیدی برد مدار انعطاف پذیر FPC با کانکتور




مزایای مدارهای چاپی انعطاف پذیر


ظرفیت برای آزادی طراحی


مدارهای چاپی انعطاف پذیر آزادی طراحی دارند.آنها فقط به دو لایه محدود نمی شوند.این یک مزیت بزرگ برای مهندسان است.با این نوع آزادی، مهندسان قادر به ارائه تنظیمات پیچیده با اتصالات مختلف هستند.علاوه بر این، مدارهای چاپی منعطف می توانند اجزای مختلف را در خود جای دهند.اگر از هر مهندس یا طراح بیرونی بپرسید، آنها به شما خواهند گفت که ظرفیت داشتن آزادی طراحی به آنها توانایی اعمال تنوع و خلاقیت را می دهد.



آنها تنظیمات با چگالی بالا را امکان پذیر می کنند


از آنجایی که آنها می توانند ترکیبی از اجزای سوراخکاری شده و نصب شده روی سطح را فراهم کنند، می توانند فضایی را برای دستگاه های با چگالی بالا ایجاد کنند.امکان جداسازی باریک بین اجزا، امکان طراحی هادی های سبک تر را فراهم می کند.از این طریق می توان فضایی برای قطعات اضافی فراهم کرد.



مشخصات کابل FPC (مدار چاپی انعطاف پذیر).
لایه 1-6 لایه
اندازه FPC (حداکثر در دقیقه) حداقل: 10x45mm حداکثر:250x1200mm
ضخامت 0.050-0.2 میلی متر
قطر سوراخ (حداکثر) 6.5 میلی متر
اندازه سوراخ (دقیقه) 0.2 میلی متر
از طریق تحمل سوراخ ± 0.025 میلی متر
ضخامت مس سوراخ حداقل 8μm حداکثر 38μm
حداقل عرض/فضای خط 0.04/0.04 میلی متر
تحمل اچینگ ± 20٪
دقت الگوی روی سوراخ ± 2 میلیون
اندازه پانچ (حداکثر) φ3.175 میلی متر
اندازه پانچ (دقیقه) φ2.0 میلی متر
ضخامت دیافراگم پانچ (حداکثر) 0.2 میلی متر
تحمل جوهرهای ترموست ± 0.2 میلی متر
روغن سبز (حداقل) 0.1 میلی متر
پد لحیم کاری (دقیقه) 8 میل * 8 میل
فاصله لحیم کاری (حداقل) 8 میلیون
تحمل (حداقل) ± 0.1 میلی متر
مواد لمینت های موجود Pl.PET.FR4-Pl
ضخامت فویل مس
12، 18، 35، 70 م



سوالات متداول:



Q1: آیا شما یک کارخانه یا شرکت تجاری هستید؟
A: Lunfeng یک تولید کننده / کارخانه است.ما در سوئیچ غشاء و فرآیندهای غشایی به مدت 26 سال، پانل لمسی برای 10 سال تخصص داریم.

Q2: آیا فایل سوئیچ من اگر آن را برای ساخت برای شما ارسال کنم ایمن است؟
پاسخ: ما به قدرت طراحی مشتری احترام می گذاریم و هرگز پانل لمسی را برای شخص دیگری بدون آن تولید نمی کنیم
اجازه شماNDA قابل قبول است.

Q3: آیا می توانید سوئیچ غشایی / روکش گرافیکی / نمونه پانل لمسی خازنی یا مقاومتی را بدون فایل کپی کنید؟
پاسخ: بله، ما می توانیم سوئیچ غشاء / روکش گرافیکی / پانل لمسی را با توجه به نمونه های شما شبیه سازی کنیم.

Q4: چه پرداختی را قبول می کنید؟
A: TT/ Western Union.

Q5: راه حمل و نقل شما چیست؟
A: 1. ما حمل و نقل خود را برای ارسال کالا توسط DHL، UPS، FEDEX، TNT، EMS داریم.
2. اگر شما فورواردر خود را دارید، می توانیم با آنها همکاری کنیم.

Q6: در مورد MOQ چطور؟
A: NO MOQ.

Q7: بازار اصلی شما چیست؟
A: اروپا، ایالات متحده آمریکا، برزیل، روسیه، ترکیه، ایران، اتریش، سنگاپور...

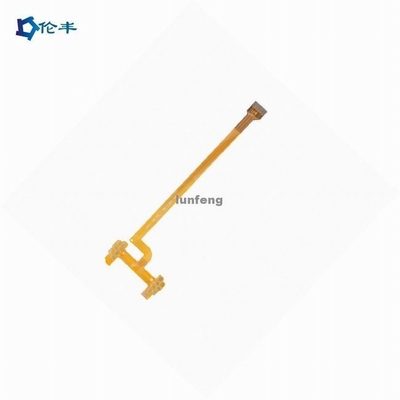

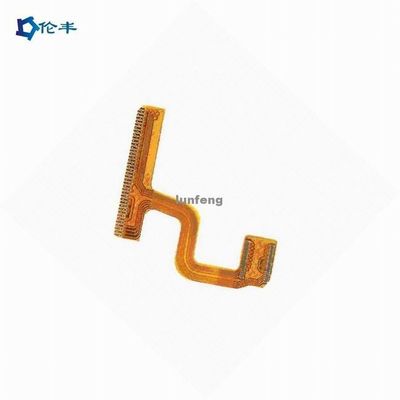

کانکتور برد مدار انعطاف پذیر پلی آمید PI FPC ضخامت 10-50 میلی متر مس: 0کانکتور برد مدار انعطاف پذیر پلی آمید PI FPC ضخامت 10-50 میلی متر مس: 1
