| محل منبع: | شنژن، چین |
|---|---|
| نام تجاری: | Lunfeng |
| گواهی: | ISO9001:2015 |
| شماره مدل: | FPC007 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
| جزئیات بسته بندی: | <i>First put into a polybag, then paked into a carton.</i> <b>ابتدا در یک کیسه پلی کیسه قرار دهید، س |
| زمان تحویل: | 7-25 روز کاری، قابل مذاکره |
| شرایط پرداخت: | T/T، وسترن یونیون |
| قابلیت ارائه: | 500000 قطعه/قطعه در ماه |

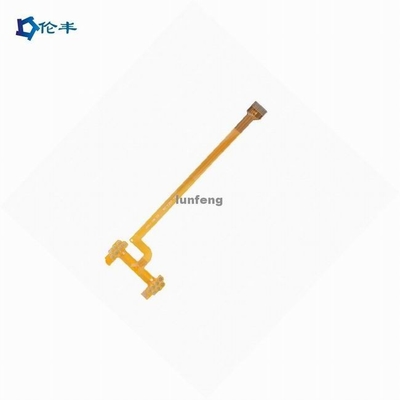

| نام: | کابل فلکس برد مدار انعطاف پذیر FPC با کانکتور | کاربرد: | تجهیزات الکترونیکی |
|---|---|---|---|
| مواد:: | Polyimild، PI | ضخامت مس:: | 0.4-2 میل (10-50 میلی متر)، |
| ضخامت تخته:: | 0.2-6 میلی متر | اندازه: | اندازه سفارشی |
| تکمیل سطح:: | HASL / OSP / Ag / ENIG / ENEPIG / نقره غوطه ور / قلع | <i>Min.</i> <b>حداقل</b> <i>hole size</i> <b>اندازه سوراخ</b>: | 0.2mm/0.3mm |
| تکمیل سطح: | آبکاری طلا | نام محصول: | برد مدار / FPC انعطاف پذیر / PCB انعطاف پذیر صلب را سفارشی کنید |
| برجسته: | برد مدار انعطاف پذیر FPC 0.4-2 میل,برد مدار انعطاف پذیر کابل FPC,مدار چاپی انعطاف پذیر رابط |
||
بردهای مدار انعطاف پذیر نقش مهمی در عملکرد الکترونیک دارند.اساساً از آنها برای امکان پذیر ساختن عملیات الکترونیک استفاده می شود.مسیرهای رسانا و اجزای الکترونیکی باعث می شود که الکترونیک کار کند.بردهای مدار انعطاف پذیر در بسیاری از لوازم الکترونیکی از جمله گوشی های هوشمند، تبلت ها، ساعت های هوشمند، ماشین حساب ها و بسیاری موارد دیگر وجود دارند.نکته اساسی که باید به آن توجه داشت این است که بردهای مدار متفاوت هستند و بنابراین برای کاربردهای متفاوتی استفاده می شوند.به طور خاص، مدار چاپی انعطاف پذیر و برد مدارهای چاپی دارای ویژگی ها و کاربردهای متفاوتی هستند.این تفاوت هاست که طراحان باید از آنها آگاه باشند تا از خرابی سیستم جلوگیری کنند.یکی از تفاوت های عمده این است که در حالی که مدار چاپی انعطاف پذیر می تواند خم شود، برد مدار چاپی نمی تواند خم شود.نگاهی انتقادی به هر دو مدار نشان می‌دهد که هم تفاوت‌های مکانیکی و هم ساختاری وجود دارد که مهندسان هنگام استفاده از آنها در الکترونیک از آنها استفاده می‌کنند.با توجه به بحث بالا در مورد مدارهای چاپی منعطف، مشهود است که این مدارها متنوع بوده و مزایای متعددی در کاربردهای خود دارند.
|
مشخصات کابل FPC (مدار چاپی انعطاف پذیر).
|
|
| لایه | 1-6 لایه |
| اندازه FPC (حداکثر در دقیقه) | حداقل: 10x45mm حداکثر:250x1200mm |
| ضخامت | 0.050-0.2 میلی متر |
| قطر سوراخ (حداکثر) | 6.5 میلی متر |
| اندازه سوراخ (دقیقه) | 0.2 میلی متر |
| از طریق تحمل سوراخ | ± 0.025 میلی متر |
| ضخامت مس سوراخ | حداقل 8μm حداکثر 38μm |
| حداقل عرض/فضای خط | 0.04/0.04 میلی متر |
| تحمل اچینگ | ± 20٪ |
| دقت الگوی روی سوراخ | ± 2 میلیون |
| اندازه پانچ (حداکثر) | φ3.175 میلی متر |
| اندازه پانچ (دقیقه) | φ2.0 میلی متر |
| ضخامت دیافراگم پانچ (حداکثر) | 0.2 میلی متر |
| تحمل جوهرهای ترموست | ± 0.2 میلی متر |
| روغن سبز (حداقل) | 0.1 میلی متر |
| پد لحیم کاری (دقیقه) | 8 میل * 8 میل |
| فاصله لحیم کاری (حداقل) | 8 میلیون |
| تحمل (حداقل) | ± 0.1 میلی متر |
| مواد لمینت های موجود | Pl.PET.FR4-Pl |
| ضخامت فویل مس |
12، 18، 35، 70 م
|
سوالات متداول:
Q1: آیا شما یک کارخانه یا شرکت تجاری هستید؟
A: Lunfeng یک تولید کننده / کارخانه است.ما در سوئیچ غشاء و فرآیندهای غشایی به مدت 26 سال، پانل لمسی برای 10 سال تخصص داریم.
Q2: آیا فایل سوئیچ من اگر آن را برای ساخت برای شما ارسال کنم ایمن است؟
پاسخ: ما به قدرت طراحی مشتری احترام می گذاریم و هرگز پانل لمسی را برای شخص دیگری بدون آن تولید نمی کنیم
اجازه شماNDA قابل قبول است.
Q3: آیا می توانید سوئیچ غشایی / روکش گرافیکی / نمونه پانل لمسی خازنی یا مقاومتی را بدون فایل کپی کنید؟
پاسخ: بله، ما می توانیم سوئیچ غشاء / روکش گرافیکی / پانل لمسی را با توجه به نمونه های شما شبیه سازی کنیم.
Q4: چه پرداختی را قبول می کنید؟
A: TT/ Western Union.
Q5: راه حمل و نقل شما چیست؟
A: 1. ما حمل و نقل خود را برای ارسال کالا توسط DHL، UPS، FEDEX، TNT، EMS داریم.
2. اگر شما فورواردر خود را دارید، می توانیم با آنها همکاری کنیم.
Q6: در مورد MOQ چطور؟
A: NO MOQ.
Q7: بازار اصلی شما چیست؟
A: اروپا، ایالات متحده آمریکا، برزیل، روسیه، ترکیه، ایران، اتریش، سنگاپور...
