تجهیزات الکترونیکی فلکس برد Pcb 0.2-6mm پانچ فلت فلکس PCB

نام تجاری:	Lunfeng
شماره مدل:	FPC005
مقدار تولیدی:	1 قطعه
شرایط پرداخت:	T/T، وسترن یونیون
توانایی عرضه:	500000 قطعه/قطعه در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

شنژن، چین

گواهی:

ISO9001:2015

نام:

مدار چاپی انعطاف پذیر برد مدار انعطاف پذیر FPC

کاربرد:

تجهیزات پزشکی، تجهیزات الکترونیکی

مواد::

Polyimild، PI

ضخامت مس::

0.4-2 میل (10-50 میلی متر)،

ضخامت تخته::

0.2-6 میلی متر

اندازه:

اندازه سفارشی

تکمیل سطح::

HASL / OSP / Ag / ENIG / ENEPIG / نقره غوطه ور / قلع

مورد:

OEM

نمایه طرح کلی:

پانچ/برش لیزری/دریل

نام محصول:

برد PCB LED QuikPCB شنژن

Min. حداقل line width عرض خط:

0.1 میلی متر

جزئیات بسته بندی:

First put into a polybag, then paked into a carton. ابتدا در یک کیسه پلی کیسه قرار دهید، س

قابلیت ارائه:

500000 قطعه/قطعه در ماه

برجسته کردن:

PCB برد فلکس 0.2-6 میلی متر
,
PCB تخته فلکس تجهیزات الکترونیکی
,
PCB فلکس فلکس پانچ

توضیحات محصول

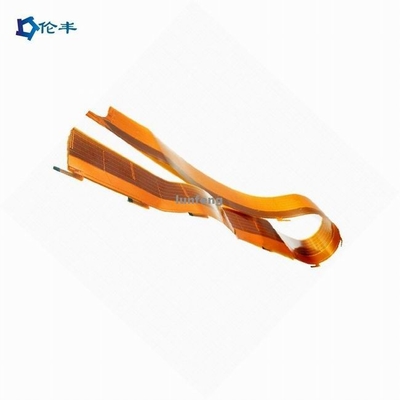

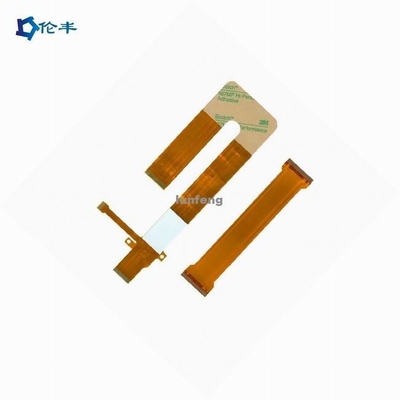

مدار چاپی انعطاف پذیر برد مدار انعطاف پذیر FPC

طبقه بندی بردهای مدار انعطاف پذیر بر اساس لایه ها

بردهای مدار انعطاف پذیر یک طرفه

این یکی از انواع پایه مدارهای انعطاف پذیر بر اساس لایه است.این شامل یک لایه فیلم پلی آمید است.همچنین دارای یک لایه باریک از مس است.

بردهای مدار انعطاف پذیر یک طرفه با دسترسی دوگانه

همانطور که از نام آن پیداست، این بردهای مدار یک طرفه هستند اما ورق مسی آن از هر دو طرف قابل دسترسی است.

بردهای مدار انعطاف پذیر دو طرفه

این تخته های مدار خاص حاوی یک لایه دو رسانا در دو طرف لایه پلی آمید هستند.

مدارهای انعطاف پذیر چند لایه

این مدار شامل ترکیبی از مدارهای انعطاف پذیر دو طرفه و یک طرفه می باشد.

بر اساس انواع بردهای مدار انعطاف پذیر ذکر شده در بالا، بدیهی است که طراحان و مهندسان طیف وسیع تری از انتخاب برای کاربردهای مختلف دارند.این انعطاف پذیری است که بردهای مدار انعطاف پذیر را بسیار سودمند می کند.

مشخصات کابل FPC (مدار چاپی انعطاف پذیر).

لایه 1-6 لایه

اندازه FPC (حداکثر در دقیقه) حداقل: 10x45mm حداکثر:250x1200mm

ضخامت 0.050-0.2 میلی متر

قطر سوراخ (حداکثر) 6.5 میلی متر

اندازه سوراخ (دقیقه) 0.2 میلی متر

از طریق تحمل سوراخ ± 0.025 میلی متر

ضخامت مس سوراخ حداقل 8μm حداکثر 38μm

حداقل عرض/فضای خط 0.04/0.04 میلی متر

تحمل اچینگ ± 20٪

دقت الگوی روی سوراخ ± 2 میلیون

اندازه پانچ (حداکثر) φ3.175 میلی متر

اندازه پانچ (دقیقه) φ2.0 میلی متر

ضخامت دیافراگم پانچ (حداکثر) 0.2 میلی متر

تحمل جوهرهای ترموست ± 0.2 میلی متر

روغن سبز (حداقل) 0.1 میلی متر

پد لحیم کاری (دقیقه) 8 میل * 8 میل

فاصله لحیم کاری (حداقل) 8 میلیون

تحمل (حداقل) ± 0.1 میلی متر

مواد لمینت های موجود Pl.PET.FR4-Pl

ضخامت فویل مس
12، 18، 35، 70 م

سوالات متداول:

Q1: آیا شما یک کارخانه یا شرکت تجاری هستید؟
A: Lunfeng یک تولید کننده / کارخانه است.ما در سوئیچ غشاء و فرآیندهای غشایی به مدت 26 سال، پانل لمسی برای 10 سال تخصص داریم.

Q2: آیا فایل سوئیچ من اگر آن را برای ساخت برای شما ارسال کنم ایمن است؟
پاسخ: ما به قدرت طراحی مشتری احترام می گذاریم و هرگز پانل لمسی را برای شخص دیگری بدون آن تولید نمی کنیم
اجازه شماNDA قابل قبول است.

Q3: آیا می توانید سوئیچ غشایی / روکش گرافیکی / نمونه پانل لمسی خازنی یا مقاومتی را بدون فایل کپی کنید؟
پاسخ: بله، ما می توانیم سوئیچ غشاء / روکش گرافیکی / پانل لمسی را با توجه به نمونه های شما شبیه سازی کنیم.

Q4: چه پرداختی را قبول می کنید؟
A: TT/ Western Union.

Q5: راه حمل و نقل شما چیست؟
A: 1. ما حمل و نقل خود را برای ارسال کالا توسط DHL، UPS، FEDEX، TNT، EMS داریم.
2. اگر شما فورواردر خود را دارید، می توانیم با آنها همکاری کنیم.

Q6: در مورد MOQ چطور؟
A: NO MOQ.

Q7: بازار اصلی شما چیست؟
A: اروپا، ایالات متحده آمریکا، برزیل، روسیه، ترکیه، ایران، اتریش، سنگاپور...
