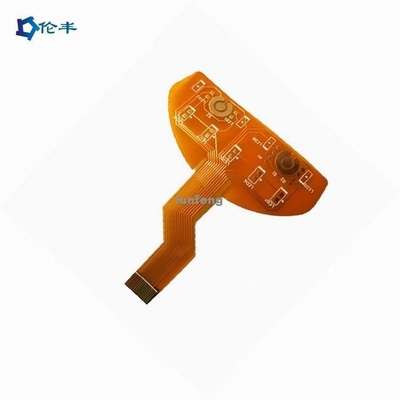

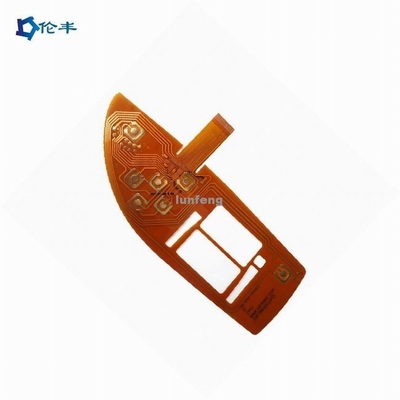

6 لایه FPC فلکسیبل مدار برد کابل پلی‌میلد مونتاژ Pcb فلکس

نام تجاری:	Lunfeng
شماره مدل:	FPC001
مقدار تولیدی:	1 قطعه
شرایط پرداخت:	T/T، وسترن یونیون
توانایی عرضه:	500000 قطعه/قطعه در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

شنژن، چین

گواهی:

ISO9001:2015

نام:

کابل FPC برد مدار انعطاف پذیر FPC انعطاف پذیر PCB

کاربرد:

تجهیزات پزشکی، تجهیزات الکترونیکی

مادهء اصلی::

Polyimild

ضخامت مس::

0.4-2 میل (10-50 میلی متر)

ضخامت تخته::

0.2-6 میلی متر

Min. حداقل Hole Size: اندازه سوراخ::

0.1 میلی متر (4 میل) برای HDI / 0.15 میلی متر (6 میل)

Min. حداقل Line Width: عرض خط::

0.075mm/0.075mm (3mil/3mil)

اندازه:

اندازه سفارشی

Min. حداقل Line Spacing: فاصله خطوط::

0.003''

تکمیل سطح::

HASL/OSP/Ag/ENIG/ENEPIG/نقره غوطه ور/قلع

جزئیات بسته بندی:

First put into a polybag, then paked into a carton. ابتدا در یک کیسه پلی کیسه قرار دهید، س

قابلیت ارائه:

500000 قطعه/قطعه در ماه

برجسته کردن:

برد مدار انعطاف پذیر FPC 6 لایه
,
برد مدار انعطاف پذیر FPC کابل PCB
,
مونتاژ PCB انعطاف پذیر Polyimild

توضیحات محصول

کابل FPC برد مدار انعطاف پذیر FPC انعطاف پذیر PCB

PCB مانند یک کیک لایه ای است، لایه های متناوب از مواد مختلف وجود دارد که با حرارت و چسب لمینت می شوند.ساخت مدار چاپی دو لایه که به برد مدار چاپی دو طرفه نیز معروف است، یک برد مدار چاپی است که دارای الگوی رسانای دو لایه است.مدارهای مدار چاپی دو طرفه با استفاده از vias به طور متناوب بین لایه بالایی و پایینی ردیابی مسیریابی نزدیکتر (و بیشتر) را امکان پذیر می کنند.امروزه فناوری برد مدار چاپی دو طرفه محبوب ترین نوع PCB در صنعت است.

مشخصات کابل FPC (مدار چاپی انعطاف پذیر).

لایه 1-6 لایه

اندازه FPC (حداکثر در دقیقه) حداقل: 10x45mm حداکثر:250x1200mm

ضخامت 0.050-0.2 میلی متر

قطر سوراخ (حداکثر) 6.5 میلی متر

اندازه سوراخ (دقیقه) 0.2 میلی متر

از طریق تحمل سوراخ ± 0.025 میلی متر

ضخامت مس سوراخ Min8μm حداکثر38μm

حداقل عرض/فضای خط 0.04/0.04 میلی متر

تحمل اچینگ ± 20٪

دقت الگوی روی سوراخ ± 2 میلیون

اندازه پانچ (حداکثر) φ3.175 میلی متر

اندازه پانچ (دقیقه) φ2.0 میلی متر

ضخامت دیافراگم پانچ (حداکثر) 0.2 میلی متر

تحمل جوهرهای ترموست ± 0.2 میلی متر

روغن سبز (حداقل) 0.1 میلی متر

پد لحیم کاری (دقیقه) 8 میل * 8 میل

فاصله لحیم کاری (حداقل) 8 میلیون

تحمل (حداقل) ± 0.1 میلی متر

مواد لمینت های موجود Pl.PET.FR4-Pl

ضخامت فویل مس
12، 18، 35، 70 م

سوالات متداول:

Q1: آیا شما یک کارخانه یا شرکت تجاری هستید؟
A: Lunfeng یک تولید کننده / کارخانه است.ما در سوئیچ غشاء و فرآیندهای غشایی به مدت 26 سال، پانل لمسی برای 10 سال تخصص داریم.

Q2: آیا فایل سوئیچ من اگر آن را برای ساخت برای شما ارسال کنم ایمن است؟
پاسخ: ما به قدرت طراحی مشتری احترام می گذاریم و هرگز پانل لمسی را برای شخص دیگری بدون آن تولید نمی کنیم
اجازه شماNDA قابل قبول است.

Q3: آیا می توانید سوئیچ غشایی / روکش گرافیکی / نمونه پانل لمسی خازنی یا مقاومتی را بدون فایل کپی کنید؟
پاسخ: بله، ما می توانیم سوئیچ غشاء / روکش گرافیکی / پانل لمسی را با توجه به نمونه های شما شبیه سازی کنیم.

Q4: چه پرداختی را قبول می کنید؟
A: TT/ Western Union.

Q5: راه حمل و نقل شما چیست؟
A: 1. ما حمل و نقل خود را برای ارسال کالا توسط DHL، UPS، FEDEX، TNT، EMS داریم.
2. اگر شما فورواردر خود را دارید، می توانیم با آنها همکاری کنیم.

Q6: در مورد MOQ چطور؟
A: NO MOQ.

Q7: بازار اصلی شما چیست؟
A: اروپا، ایالات متحده آمریکا، برزیل، روسیه، ترکیه، ایران، اتریش، سنگاپور...
